Drobilice
Samohodno drobilično postrojenje oznaka DPP- 500 , kao samostalna jedinica čini neophodni sastavni dio mehanizacije u tehnologiji eksploatacije uglja na površinskim kopovima. Namjenjeno je za prihvat uglja sa rotacionog bagera granulacije do 1000 mm, drobljenje istog na željenu granulaciju (0 – 300 mm) i pretovar na magistralni transporter.
Postrojenje je sastavljeno od slijedećih cjelina:

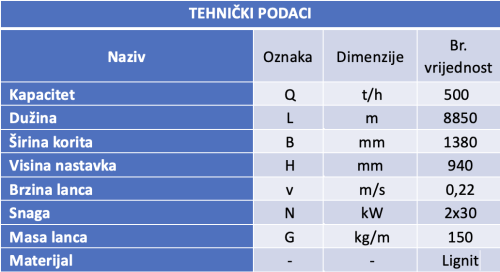

- Četverolančanog grabuljastog transportera

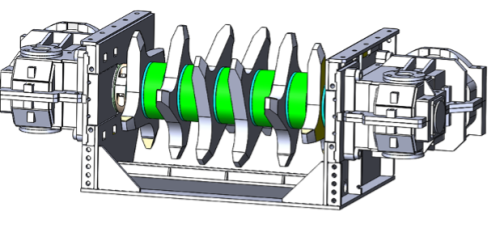

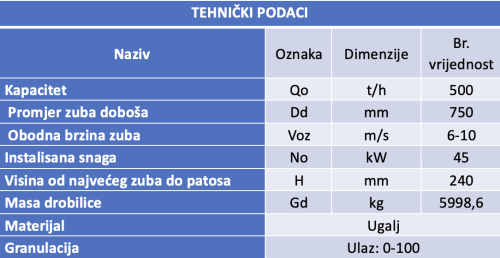

- Drobilica

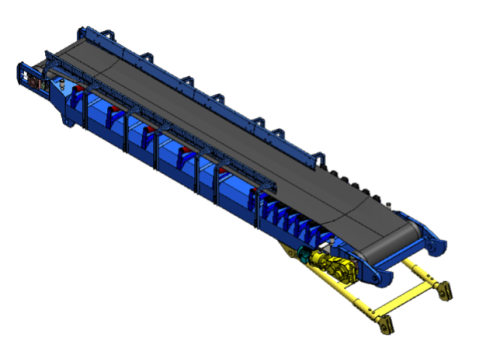

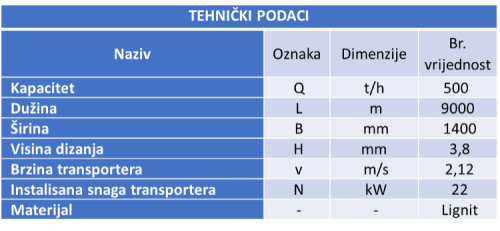

- Transportera sa gumenom trakom
- Donjeg postroja sa gusjenicama
- Uređaja za dizanje i spuštanje transportera
- Stabilizatora
- Usipnog koša
- Upravljačke kabine
- Čelične konstrukcije
- Elektro oprema

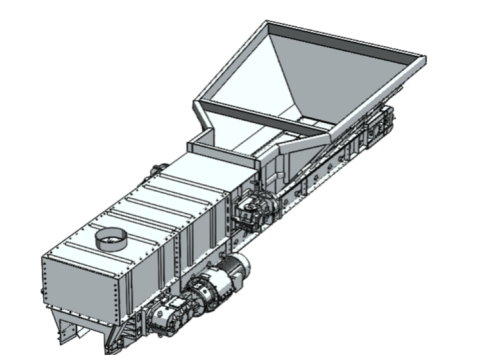

Prijem uglja vrši se preko usipnog koša a potom, četverolančanim grabuljastim transporterom uglja se uvlači pod drobilicu i drobi na željenu granulaciju od 0 – 300 mm. Drobljeni ugalj se grabuljarom transportuje dalje na transportni sistem. Upravljanje postrojenjem se vrši iz komandne koja se nalazi na najvišoj koti, što omogućuje potpunu prednost. Puštanje u rad vrši se slijedećim postupkom:
- Postaviti postrojenje tako da njegov položaj obezbjeđuje pravilan prihvat i transport uglja
- Učvrstiti postrojenje izvlaćenjem stabilizator
- Pustiti u pogon gumeni transporter, potom drobilicu i grabuljasti transporter
Ulazna granulacija uglja u usipni koš je 1000 mm.
POLUSTACIONARNO – DROBILIČNO POSTROJENJE BASM – W2-2250
Tehničke karakteristike drobilice
Eksploatacionog kapaciteta minimalno 2250 [t/h], za rad u uslovima površinskog kopa.
Polumobilna rotaciono-udarna drobilica sa horizontalnim ili vertikalnim drobljenjem sastoji se :
- Jednim ili dva valjka (jednim valjkom za horizontalno ili dva valjka za vertikalno drobljenje oba pogonjena) i udarno reznim elementima koji se mogu podešavati ili mijenjati,
- prijemnim grabuljastim transporterom ili dodavačem materijala (feeder) sa uređajem za zatezanje lanca (mehanički ili hidraulički),
- odlagajućim gumenim transporterom,
- gusjeničnim lancem ili skijama za transport postrojenja,
- platformom za kretanje ljudi i održavanje,
- centralizovanim automatskim sistemom podmazivanja,
Zaštitnim čeličnim pločama od prosipanja materijala na ulazu u drobilicu visine min. 1 metar iznad ulaza materijala u drobilicu i zaštitnim čeličnim pločama od udara materijala na gusjenicama.
Drobilično postrojenje sastoji se od :
- Trakasti transporter
- Četveročlani grabuljasti transporter
- Drobilica
- Dimenzije izlaznih komada (maksimalne) je 300 x 300 x 300 [mm] a protok minimalno 2250 [t/h]. Dva valjka za vertikalno drobljenje oba pogonjena i udarno reznim elementima koji se mogu podešavati ili mijenjati,
- prijemnim grabuljastim transporterom ili dodavačem materijala (feeder) sa uređajem za zatezanje lanca (mehanički ili hidraulički),
- odlagajućim gumenim transporterom
- Ulazni otvor : minimalno 2400 [mm] (širina) x 2200 [mm] (visina),
- opremljen sa lančanom zavjesom za zaštitu od letećih fragmenata kod horizontalnog drobljenja i adekvatnim načinom zaštite za vertikalno drobljenje.
